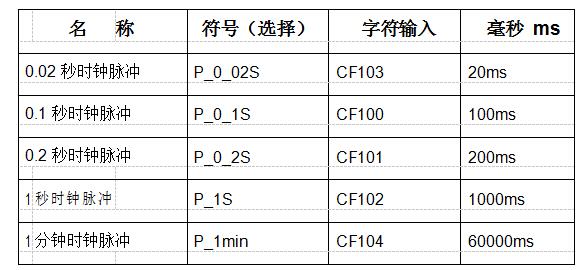

眾所周知 PLC 內部都有時鐘脈沖，朗風電氣以歐姆龍 PLC 為例來說，為您解析以下幾種：



*符號因帶有下滑線，不好輸入，多用在新增加時可以直接選擇，可以直接輸入字符。



   可見歐姆龍公司只提供最小 20ms 的時鐘脈沖（定時器 TIM 最小單位是 10ms），當我們在編程調試過程中往往會出現計數器 CNT 的數值調到#1 時，時間還是長，或者調成#3 時，時間長了點，而調成#2 時又短了.當出現這種情況時候，只能自行編寫時鐘脈沖，那么這個時鐘脈沖的大小就是 PLC 的掃描時間（根據程序的步數不同而不同約為幾毫秒，簡單的程序還不到 1ms）程序。

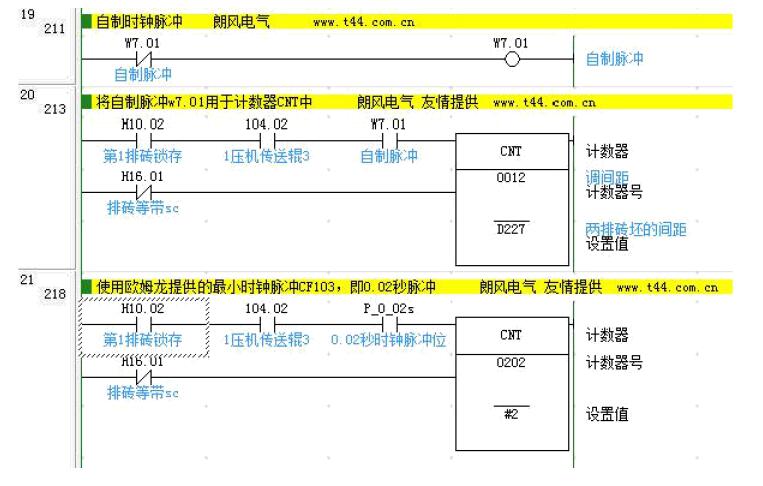

   下面以圖為實說明如何自制時鐘脈沖。

   大家看到編制時鐘脈沖，十分的簡單。上圖是截自液壓機每次出單排磚，由于產量較大，所以在平臺上讓第一排磚坯在輥臺上等待，等第二排磚坯到來時經過 C12 的時間，啟動等磚輥臺，兩排磚坯有一定的間隔形成雙排一起進干燥窯或起落架。

   起初用 cf103 時（如上圖 c202）數值為 2 時，由于靜止輥臺啟動必然有延遲滯后，兩排磚坯有碰撞，間距太小，于是改#2 為#3，可是數值為 3 時兩磚排間距過大。

   于是自制 w7.01（歐姆龍 PLC 的內部繼電器）替換原 cf103，最終調好間距時，其數值 D227為 65，由此可見，改成 w7.01 后調整精度提高了 30 倍左右，可以隨心所欲來調整兩排磚坯之間的距離。
